色譜柱尺寸L x Dia：300 x 25，300 x 50mm，儲液瓶容積：2000、3000 ml
型號：5877
訂貨號：5877-50
1928
具體參數會根據產品的升級做相應的調整，如有更改不另做通知，參數以實物為準
1. 壓力高達50psig 的快速預分離柱色譜系統( 盡管產品已經經過嚴格測試, 但是我們?nèi)匀煌扑]使用防護罩), 有25mm 和50mm 直徑的兩個系列的色譜柱, 色譜柱有效長度300mm。
2. 色譜柱底部連接口為Ace-Threds 螺紋口連接方式, 適配器的材質有Nylon 和PTFE 兩種材質, 帶PE 材質的支撐板, 支撐板孔徑Z大為100 micron, 該底部適配器的的液體流出口為L(zhǎng)uer 針頭接口。
3. 儲液瓶是環氧樹脂強化涂層, 已經經過嚴格的耐壓測試, 容積有2000mL 和3000mL兩個容積。其上下兩個接口都是#25 Ace-Threds 螺紋口。
4. 儲液瓶與色譜柱的連接是通過耦合適配器(Nylon 和PTFE 兩種材質) 完成, 耦合適配器有Nylon 和PTFE 兩種材質可選。
5. 儲液瓶頂部的連接適配器一端為#25 Ace-Thred 螺紋口, 另一端有兩種接口可選, 對于銅質多歧管, 接口為為1/8" NPT 內螺紋口, 適配Swagelok 快開連接適配器；對于玻
璃多歧管, 接口為#25 Ace-Thred 螺紋口, 該連接適配器有Nylon 和PTFE 兩種材質可選。
6. 多歧管有銅和玻璃兩種材質。
7. 銅質多歧管有三個1/8" NPT 內螺紋口, 分別連接儲液瓶, 銅泄壓閥, 和Swagelok 管線快開接頭, 該快開接頭直接連接到壓力管線。第四個接口為1/8" NPT 螺紋口, 通過轉接頭轉換為¼" NPT 螺紋口, 然后與壓力表連接( 壓力范圍：0-60psig)。
8. 玻璃多歧管有兩個#7 Ace-Threds 螺紋口, 一個通過Nylon 套管直接和壓力管線連接,另一個通過Nylon 或PTFE 適配器與銅泄壓閥連接, 下面的接口為#15 螺紋口, 通過一個#15-25 Ace-Thred 轉接頭與儲液瓶連接。頂部的#15Ace-Thred 螺紋口通過Nylon 或PTFE 適配器也壓力表連接。

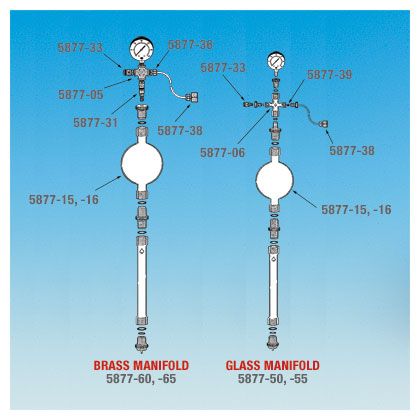

套裝說明:
A 套裝：銅質多歧管, 壓力表, 銅轉換接頭(1/8" NPT 到 1/8" O.D. 管線), 銅轉換接頭(1/8"O.D. 管線 到 ¼" NPT 母口),Swagelok 快開接頭, 泄壓閥,Nylon 轉換接頭(#25 to 1/8"NPT 母口), 環氧樹脂強化涂層的儲液瓶,Nylon 耦合適配器帶FETFE O 型圈, 色譜柱, 帶O 型圈的終端適配器。10 feet 1/8" O.D. PTFE 軟管。
B 套裝：玻璃多歧管, 壓力表,Nylon 套管(#15 到 ¼" NPT 母口),Nylon 套管#7, 銅轉換接頭(1/8" O.D. 管線到 ¼" NPT 母口), 泄壓閥, 兩個Nylon 耦合適配器帶FETFE O 型圈,環氧樹脂強化涂層的儲液瓶, 色譜柱, 帶O 型圈的終端適配器。10feet 1/8" O.D. PTFE軟管。
技術參數
|
多歧管類型 |
儲液瓶容積 (ml) |
色譜柱尺寸L x Dia(mm) |
訂貨號 |
|
玻璃 |
2000 |
300 x 25 |
5877-50 |
|
玻璃 |
3000 |
300 x 50 |
5877-55 |
|
銅質 |
2000 |
300 x 25 |
5877-60 |
|
銅質 |
3000 |
300 x 50 |
5877-65 |
備選件
|
色譜柱選型 |
儲液瓶選型 |
|||
|
長度 x 直徑 (mm) |
訂貨號 |
容積 (mL) |
Ace-Thred 規格 |
訂貨號 |
|
300 x 25 |
5820-30 |
2000 |
25 |
5877-15 |
|
300 x 50 |
5820-50 |
3000 |
25 |
5877-16 |
|
|
訂貨號 |
|
訂貨號 |
|
|
銅質多岐管 |
5877-05 |
Glass Manifold, only |
5877-06 |
|
|
端口適配器 , Nylon, #25 |
5837-16 |
端口適配器 , Nylon, #25 |
5837-16 |
|
|
端口適配器 , PTFE, #25 |
5837-56 |
端口適配器 , PTFE, #25 |
5837-56 |
|
|
端口適配器 , Nylon, #50 |
5837-21 |
端口適配器 , Nylon, #50 |
5837-21 |
|
|
端口適配器 , PTFE, #50 |
5837-61 |
端口適配器 , PTFE, #50 |
5837-61 |
|
|
耦合連接器 , Nylon, #25-25 |
5841-16 |
耦合連接器 , Nylon, #25-25 |
5841-16 |
|
|
耦合連接器 , PTFE, #25-25 |
5841-50 |
耦合連接器 , PTFE, #25-25 |
5841-50 |
|
|
耦合連接器 , Nylon, #25-50 |
5843-16 |
耦合連接器 , Nylon, #25-50 |
5843-16 |
|
|
耦合連接器 , PTFE, #25-50 |
5843-51 |
耦合連接器 , PTFE, #25-50 |
5843-51 |
|
|
Nylon 轉接頭 , #25 to 1⁄8" NPT F |
5844-22 |
耦合連接器 , Nylon, #25-15 |
5843-12 |
|
|
PTFE 轉接頭 , #25 to 1⁄8" NPT F |
5844-64 |
耦合連接器 , PTFE #25-15 |
5843-49 |
|
|
快開連接器 |
5877-31 |
銅泄壓閥 , 1⁄8" |
5877-33 |
|
|
銅泄壓閥 1⁄8" |
5877-33 |
壓力表 , 0-60, 2½", ¼" M |
13385-10 |
|
|
銅轉接頭 , 1⁄8" NPT M to 1⁄8" tube |
5877-36 |
Nylon 襯套變口 , #15 to ¼" NPT F |
5844-34 |
|
|
銅轉接頭 , 1⁄8" O.D. tube to ¼" NPT F |
5877-38 |
PTFE 襯套變口 , #15 to ¼" NPT F |
5844-74 |
|
|
壓力表 , 0-60, 2½", ¼" M |
13385-10 |
Nylon 襯套 , #7 |
5029-10 |
|
|
PTFE 管 , 1⁄8" O.D., 10 Ft. |
12687-04 |
PTFE 襯套 , #7 |
5029-35 |
|
|
PTFE 球 |
5877-39 |
|
|
|
|
Nylon 襯套變口 ,#7 to 1⁄8" NPT F |
5844-16 |
|
|
|
|
PTFE 襯套變口 , #7 to 1⁄8" NPT F |
5844-58 |
|
|
|
|
PTFE 管 ,1⁄8" O.D., 10 Ft. |
12687-04 |
|
|
|
